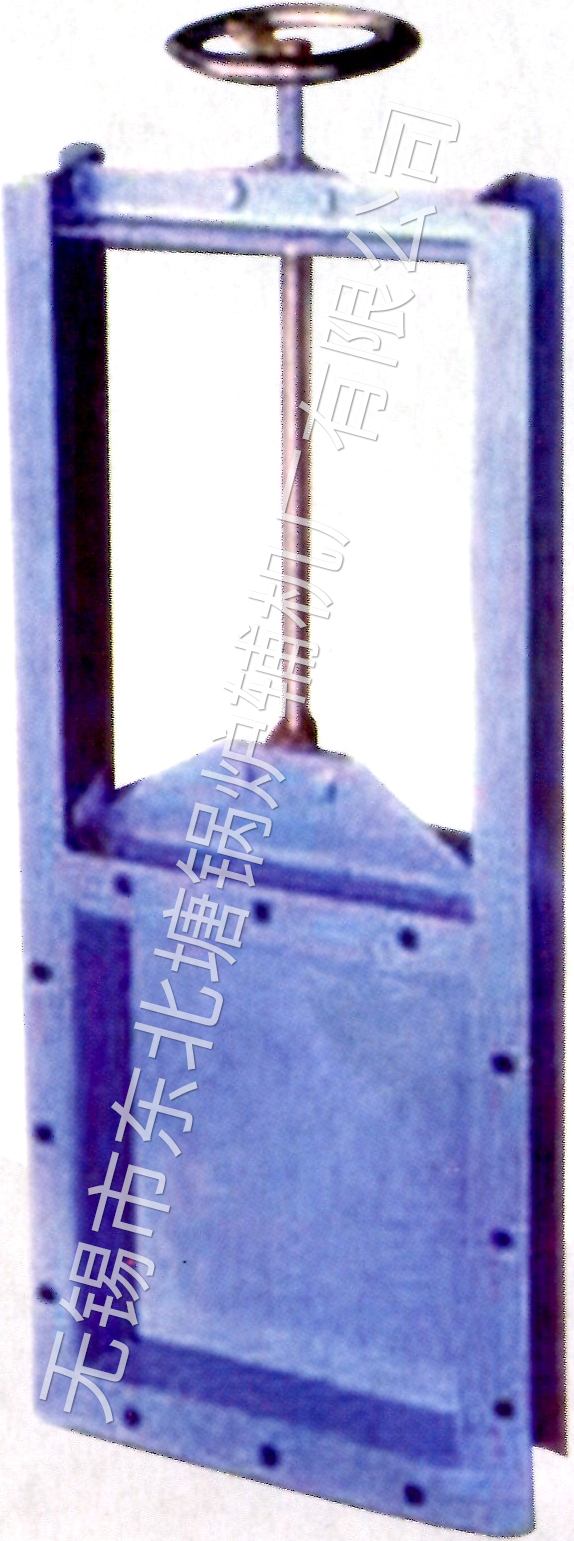

手动式平板闸门

一、用途

手动单、双向螺旋闸门是用于粉料、晶粒料、颗粒料及小块物料的流量、输送量的主要控制设备,它广泛适用于冶金矿山、建材、粮食、化工等行业库顶、库底及送料口等,是控制流量变化大,启闭频繁,切断迅速的理想设备。

二、特点

该阐门结构简单,操纵灵活重量轻、无卡阻、切断快,特别适用于各类固体物料和50mm左右块状物料的输送及流量调节,安装不受角度限制。操作方便,能随时调整开度。

三、外形及安装尺寸

类别 AxA BxB CxC L H n-d
单向 200 x 200 256 x 256 306 x 306 820 120 8-φ14
250 x 250 306 x 306 346 x 346 930 130 8-φ14
300 x 300 336 x 336 396 x 396 1050 120 8-φ14
400 x 400 456 x 456 496 x 496 1400 140 12-φ14
450 x 450 510 x 510 556 x 556 1450 140 12-φ18
500 x 500 560 x 560 606 x 606 1610 140 16-φ18
双向 600 x 600 660 x 660 706 x 706 1830 160 16-φ18
700 x 700 770 x 770 820X 820 2130 160 20-φ18
800 x 800 870 x 870 920 x 920 2440 180 20-φ18
900 x 900 974 x 974 1030 x 1030 2660 180 24-φ23
11000 x 1000 1074 x 1074 1130 x 1130 2870 180 24-φ23
说明 LMD-单向 1 -手轮 距地面小子1.7米用手轮,大于1.7米用链轮链条节数M=0.105-113(x是丝杆中心离地面高度)
LMS-双向 II -链轮
注:本阀可按用户要求设计制造
