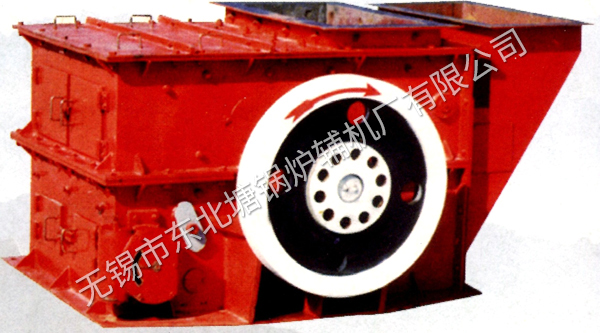

PCH型环锤破碎机

一、用途及适应范围

PCH型环锤破碎机是一种带有环锤的冲击式破碎机。由上下箱体式机体、衬板、转子、筛板、调节结构、电动机组成。
物料由加料口进入破碎机后,立即受到随转子高速旋转的环锤的猛烈打击作用而破碎,被破碎的物料同时从环锤处获得动能,高速度地冲向破碎板,从而受到第二次破碎,并且被破碎板弹回的物理落到环锤上又一次受到打击,然后落到筛板上,受到环锤的剪切、挤压、研磨及物料间的相互挤压作用而进一步破碎,终通过筛孔排出。由于环锤具有伸缩性,故遇到过硬的物料,环锤被抬起,从而避免了机器的损坏。
PCH型环锤破碎机适用于破碎各种脆性物料,如煤、焦碳、炉渣、页岩、输送石灰石等。物料 的抗压强度不超过12Mpa,其表面水分不大于10%。
本机分左装和右装,面对破碎机进料口端,电动机在右边,即为右装;反之,为左装。用户在订货时,需说明装配形式。未有说明者,则按右装供货。
用户需要带旁路槽及翻板筛可在定货时提出,由制造厂有偿提供。

二、主要技术参数表

名称 单位 PCH0404 PCH0604 PCH0606 PCH0808
转子至大直径 mm 400 600 600 800
转子长度 mm 400 400 600 800
大进料块度 mm 200 200 200 200
出料粒度 mm 3-300 3-300 3-300 3-300
产量 t/h 16-25 23-33 30-60 75-105
外形尺寸 (长X宽X高) mm 980X 890X570 1050x1270x800 1350x1270x820 1750x1630X1100
总重(不含电机) Kg 1050 1430 1770 3600
电机型号 Y160L-6/11 Y180L-6/15 Y225M-6/30 Y280M-8/46


三、主要尺寸

A A1 A2 A3 A4 A5 A6 A7
PCH0404 440 570 620 314 410 310 300 400
PCH0604 530 630 700 340 590 460 440 570
PCH0606 670 642 922 393 590 460 440 570
OPCH0808 848 1070 1440 581 600 470 430 560


B B1 B2 B3 B4 B5 n-d n-dl
PCH0404 770 840 890 330 500 600 6-0 18 6-0 13
PCH0604 1100 1200 1270 355 530 660 8-0 23 10-0 14
PCH0606 1100 1200 1270 435 730 862 8-0 23 10-0 14
PCH0808 1428 1540 1620 550 960 1090 8-0 26 10-C 18


d3 a a1 a2 b b1 b2 b3
PCH0404 0 15 254 370 360 0 254 280 0
PCH0604 0 15 279 540 520 180 279 200 210
PCH0606 0 19 311 540 520 480 356 270 272
PCH0808 0 24 419 550 510 400 457 350 340


H H1 H2 H3 L L1 L2 L3
PCH0404 570 290 160 710 866 435 540 400
PCH0604 800 400 180 1000 1016 508 500 400
PCH0606 820 420 225 1000 1180 600 700 600
PCH0808 1080 540 280 1200 1537 775 950 800


M M1 M2 M3 M4 M5 M6
PCH0404 1000 395 165 455 465 410 400
PCH0604 1300 565 230 660 630 500 480
PCH0606 1300 565 230 660 630 500 480
PCH0808 1700 730 360 762 760 500 480
