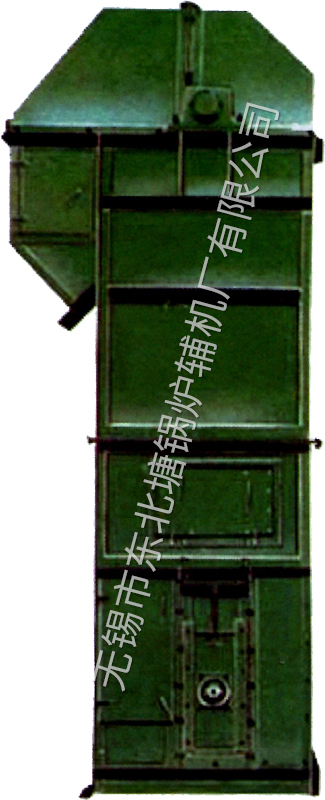

高效斗式提升机

一、概述

随着国民经济的发展运输机械行业在引进、吸收、消化了世界各国斗式提升机的新技术,并结合我国实际情况,设计出THG型和TDG型高效斗式提升机系列,以满足市场对大输送量、大提升高度及结构紧凑的新型高效斗提机的需要。

)THG、TDG型斗提机技术特性及优点

1 .技术特性

表14-40 THG、TDG型斗提机技术特性
型 式 THG型斗提机 TDG型斗提机
结构特征 采用高强度圆坏链为牵引件,该链条按GB/
T12718-41(矿用高强度圆环链〉制造
采用EP输送带和钢丝绳胶带为牵引件
装载特征 采用拖取式装载 采用淘取式装袋
卸载特征 采用混合式或重力式方式卸料 采用离心式或混合式方式卸料
适用输送物料 配Sh型料斗时适用于输送干燥、松散、流动
性好的粉状、粒状、块状物料
配Zh型料斗时,适用于略有潮温、易结块、流
动性差的粉粒状物料
同THG型
适用湿度 被输送物料的温度在250℃以下 普通胶带适用干80℃以下物料
耐热胶带适用于120℃以下的物料
型 号 THG160、THG200、THG250、THG315、THG100
THG500、THG630、THG800、THG1000、THG1250
THG1600
TDG160、TDG200、TDG250、TDG315、TDG400
TDG500、TDG630、TDG800、TDG1000、TDG1250
TDG1600
提升高度 5~75m 5~80m
输送量 16~1800m³/h 24~2080m³/h
注    1.Sh型料斗是一种深斗,当配用Sh型料斗且轴距小干40m时TDG型斗提机配EP带.
2.Zh型料斗是一种浅斗,当配用Zh型料斗且轴距小子50m时TDG型斗提机配EP带.
3.Sh型料斗当轴距大于40m、Zh型料斗且轴距小于50m时TDG型斗提机配钢绳芯带.

(二)THG、TDG型斗提机优点

(1)THG、TDG型斗提机输送量大、提升高度高。
(2)斗型合理,容量大。
(3)环链采用合金钢制造,经表面和热处理后,硬度适中,强度高,耐磨性好。
(4)胶带采用钢丝绳编制芯胶帯,韧性好,强度高。
(5)本机的头尾部和中部机壳全部作了密封处理,物料及粉尘不外扬,不会造成坏境污染。
(6)传动装置中原采用了垂直轴减速器和液力偶合器,现改力DZ型轴装式减速器,并配有逆止装置,使得传动装置结构紧凑,实现了柔性传动。既能使运转平稳,又能使电机减速器及牵引件得到保柏,更能使物料在停机时保持稳定状态。
(7)下部采用了螺旋张紧装置,可保持恒定的张紧力,避免胶带打滑或脱链,从而保证机器正常运转。
(8)THG型上下轮为组装式链轮,轮缘用高强度螺栓联接在轮体上,在链轮磨损后,只需更换轮缘, 这样既更换方便,又可节省材料,降低维修费用。

THG型斗式提升机
THG型斗提机配用Sh型料斗)技术性能表一
斗提机型号 THG
160
THG
200
THG
250
THG
315
THG
400
THG
500
THG
630
THG
800
THG
1000
THG
1250
THG
1600
输送量Q, m³/h 30 50 70 100 160 210 350 475 715 1120 1550
料斗 容量,L 2.6 4.1 6.5 10 16 25 40 64 102 161 255
斗距,mm 270 270 336 378 420 480 546 630 756 756 882
每米长度牵引链条及料斗重 kg/m 31 31.85 33.4 43.25 60.9 79.6 88.66 107 150 187.6 233
料斗运行速度u , m/s 0-93 0.93 1.04 1.04 1.17 1.17 1.32 1.31 1.47 1.47 1.47
提升高度Hamx, m 60 60 60 60 60 60 60 55 55 40 40

THG型斗提机(配用Zh型料斗)技术性能表二
斗提机型号 THG
160
THG
200
THG
250
THG
315
THG
400
THG
500
THG
630
THG
800
THG
1000
THG
1250
THG
1600
输送量Q, m³/h 21 33 45 74 120 160 250 345 520 810 1110
料斗 容量,L 1.9 2.9 4.6 7.4 12 19 29 47 74 117 184
斗距,mm 270 270 336 378 420 480 546 630 756 756 882
每米长度牵引链条及料斗重 kg/m 31 31.85 33.4 43.25 60.9 79.6 88.66 107 150 187.6 233
料斗运行速度u, m/s 0.93 0.93 1.04 1.04 1.17 1.17 1.32 1.31 1.47 1.47 1.47
提升高度Hamx, m 75 75 75 75 75 75 75 70 70 55 55
注:1.表一、表二中输送量Q是按填充系数Ψ=1算得。2.表中料斗容量为盛水时的容量。3.至大提升高度指提升机的轴距。

TDG型斗式提升机
TDG型斗提机(配用Sh型料斗)技术性能表一
主要技术参数 TDG
160
TDG
200
TDG
250
TDG
315
TDG
400
TDG
500
TDG
630
TDG
800
TDG
1000
TDG
1250
TDG
1600
输送量Q, m³/h 32 45 72 101 158 220 348 492 788 1.22 1541
料斗 容量,L 2.6 4.1 6.5 10 16 25 40 64 102 161 255
斗距,mm 260 300 325 360 420 460 520 580 650 720 820
每米长度牵引链条及料斗重 kg/m 22 21.5 33 33.2 42.2 62.3 78.53 106 145 155.5 223
料斗运行速度U , m/s 1.2 1.2 1.34 1.34 1.5 1.5 1.68 1.65 1.86 1.86 1.836
提升高度Hamx, m 80 80 80 80 80 80 80 80 80 80 80
①表中输送量按填重系数70%计算

TDG型斗提机(配用Zh型料斗)技术性能表二
主要技术参数 TDG
160
TDG
200
TDG
250
TDG
315
TDG
400
TDG
500
TDG
630
TDG
800
TDG
1000
TDG
1250
TDG
1600
输送量Q, m³/h 24 31 51 74 118 167 253 361 571 816 1112
料斗 容量,L 1.9 2.9 4.5 7.4 12 19 29 47 74 117 184
斗距,mm 260 300 325 360 420 460 520 580 650 720 820
每米长度牵引链条及料斗重 kg/m 22 21.5 33 33.2 42.2 62.3 78.53 106 145 155.5 223
料斗运行速度U , m/s 1.2 1.2 1.34 1.34 1-5 1.5 1.68 1.65 1.86 1.86 1.836
提升高度Hamx, m 80 80 80 80 80 80 80 80 80 80 80
①表中输送量按填重系数70%计算
