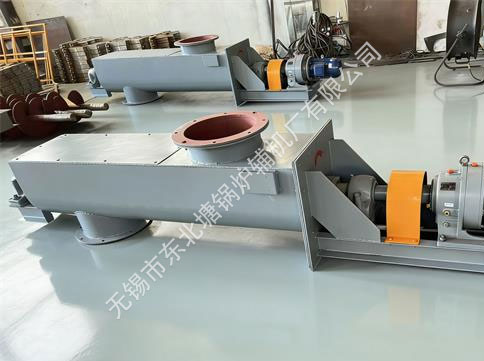

GX型LS型螺旋输送机
GX型LS型螺旋输送机
螺旋输送机是利用旋转的螺旋体将物料沿着固定的机壳槽推移而进行输送工作。其特点密封传动、结构简单。
LS型螺旋输送机直径系列
| 型号 | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| 螺旋直径（mm ) | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| 螺距 ( mm ) | 100 | 125 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
| 推荐至大主轴转速 ( r/min ) | 190 | 170 | 150 | 130 | 120 | 105 | 95 | 85 | 75 | 67 | 60 | 53 |
LS型螺旋输送机技术参数
| 输送机螺旋直径{ mm ) | 输送机在不同转速时的输送量 | |||||||
| n(r/min) | Q(m³/h) | n(r/min) | Q(m³/h) | n(r/min) | Q(m³/h) | n(r/min) | Q(m³/h) | |
| 160 | 130 | 8.6 | 85 | 6 | 67 | 5 | 47.5 | 3.1 |
| 200 | 105 | 13 | 85 | 10 | 60 | 8 | 47.5 | 6.2 |
| 250 | 95 | 22 | 75 | 18 | 60 | 14 | 47.5 | 11 |
| 315 | 85 | 31 | 60 | 24 | 53 | 19 | 40 | 15.4 |
| 400 | 75 | 62 | 60 | 49 | 47.5 | 39 | 31.5 | 31 |
| 500 | 60 | 98 | 53 | 78 | 40 | 62 | 31.5 | 50 |
GX型螺旋输送机技术参数
| 螺旋直径（mm ) | 150 | 200 | 250 | 300 | 400 | 500 | 900 | |
| 螺旋螺距 (mm ) | S制法 | 120 | 160 | 200 | 240 | 320 | 400 | 480 |
| D制法 | 150 | 200 | 250 | 300 | 400 | 500 | 600 | |
| 螺旋转速（r.p.m ) | 20, 30, 35, 45, 60, 75, 90, 120, 150, 190 | |||||||
| 至大输送量 (r/hr) | 煤粉 | 4.5 (190 ) | 8.5 ( 150 ) | 16.5 ( 150 ) | 23.3 ( 120 ) | 54 ( 120 ) | 79 ( 90 ) | 139 ( 90 ) |
| 苏打 | 3 ( 120 ) | 6.7 ( 120 ) | 10.7 ( 90 ) | 17.7 ( 90 ) | 35.5 ( 75 ) | 70.4 ( 75 ) | 97.2 ( 60 ) | |
| 水泥 | 4.1 ( 90 ) | 7.9 ( 75 ) | 15.6 ( 75 ) | 21.2 ( 60 ) | 51 ( 60 ) | 81.8 ( 60 ) | 134.2 ( 45 ) | |
| 输送物料 |
粉状，粒状和小块的物料，如：煤粉、面粉、粮食、水泥砂、小块煤及 石子等，不宜输送易变质的，粘性大的、易结块的物料。 |
|||||||
| 工作环境湿度 | -20℃~50℃ | |||||||
| 输送物料的温度 | <200℃ | |||||||
| 输送机长度范围 | 3-7m | |||||||
| 输送机容许至大倾角 | ≤20℃ | |||||||
