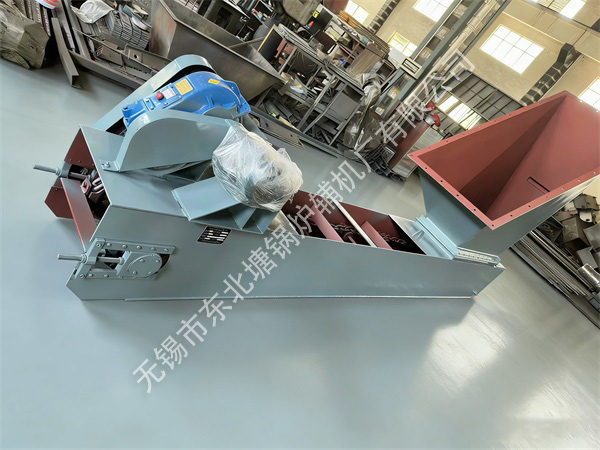

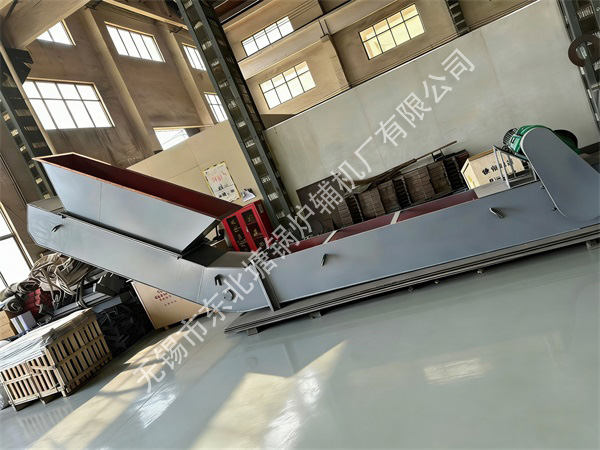

GC型刮板出渣机

一、概述

该产品是GC系列刮板出渣机的新一代产品,该机采用锅炉主动炉排或高强度圆环链牵引,具有寿命长,运行可靠,能适应恶劣工作条件,易检修等特点。

二、技术参数

型号 出渣量 出渣速度 电机功率 减速机型号
GC-3 1T-4T 3 0.091 1.1 JS2-0
i=41 m4
GC-3 6T~ 10T 5.5 0.067 1.5 JS2-0
i=41 m5
GC-B50 15T-40T 5.5 0.067 1.5-2.2 JZQ200~250
i=40.17
GC-B50 10T-20T 5 0.047 1.1 2XQ·WDⅡ

三、运行及维护检修

1、司炉工应对本机各润滑点,经常加住润滑油。 2、使用本机宜采取连续排渣方式,切忌等煤渣积满后再行出渣,以免负荷过大,损坏机器。 3、如需对机体内部进行检修,可将机体下部管道旋开,将水放掉,并加以清洗后进行。 4、刮板链及滚子链条的松紧程度可通过各部位调节螺丝适当调节,不得过紧或过松,调整次序先将刮板链条调好,然后再调滚子链条。在调整中如调整到极限位置,发现链条仍然太松时,应拆去一节或几节链片,直至松紧适度为止。

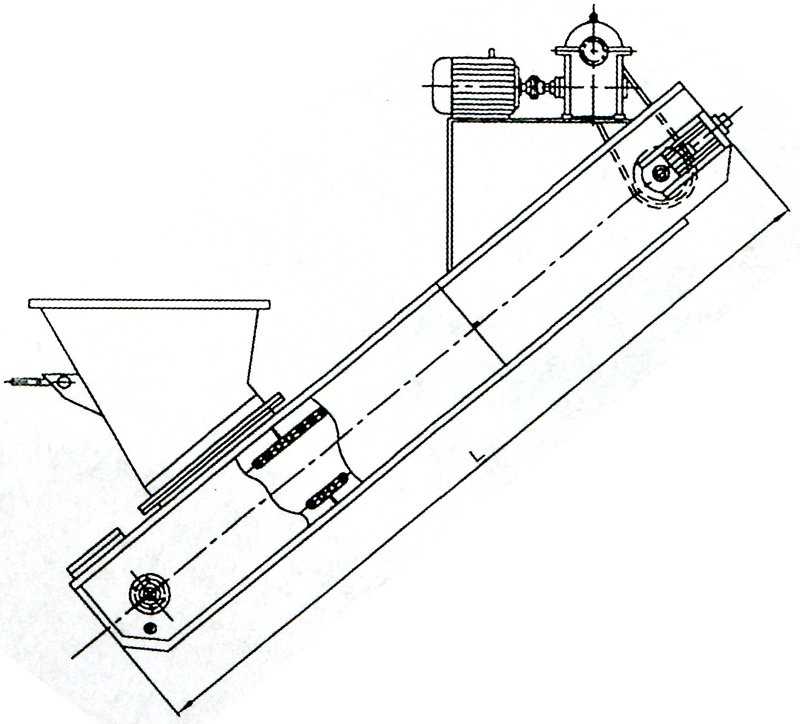

四、结构图(1)


GC-3刮板出渣机


L 机宽{ B) 机高(H) 倾角
1T-4T 3520 420 450 40°
6T-15T 5060 540 520 40°
注:表中各长度尺寸及倾角均可改变,但订货时须注明

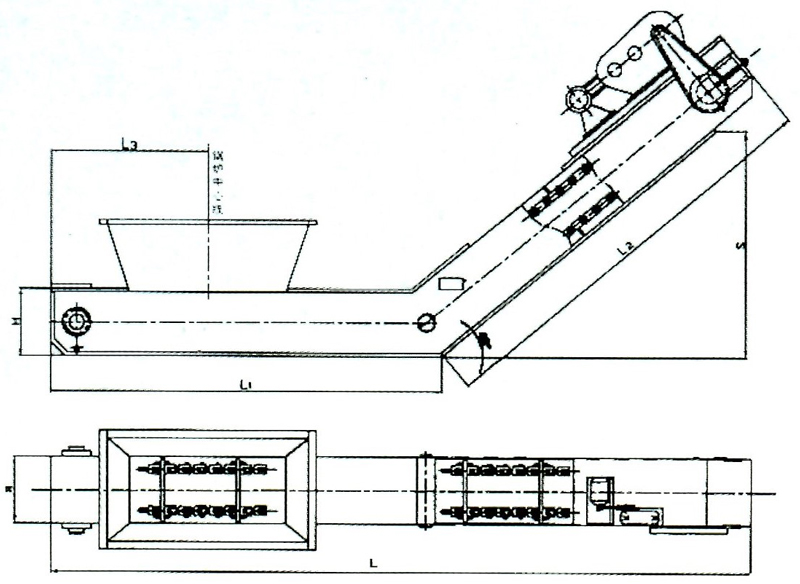

结构图2


GC-B50刮板出渣机


外形及安装尺寸
S L Li L2 Ls 机宽(B) 机高(H) 倾角 配用锅炉
2070 5460 2990 3230 1200 520 510 40° 洛社锅炉厂
2027 4670 2200 3700 710 520 510 33° 南泉锅炉厂
2070 5460 2990 3230 1200 520 510 40° 无锡锅炉厂
2070 5460 2990 3230 1275 520 510 40° 宜昌天鹿锅炉厂
注: 1、表中各长度尺寸及倾角均可改变,但订货时须注明。
2、本机不需预埋件,用混凝土打基础即可。
3、本机头部悬空部分其支承由用户根据现场情况用混凝土或钢筋支承即可。
