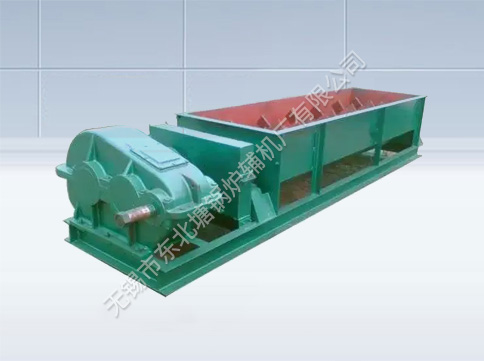

双轴搅拌机

用途

双轴搅拌机,包括彼此平行的第 一和第二搅拌轴、搅拌叶片和卧式搅拌桶,所述搅拌叶片从第 一和第二搅拌轴向四周伸出,并在轴向依次等距排列而在圆周方向依顺时针或逆时针彼此相差一固定角度,使在第 一和第二搅拌轴上的搅拌叶片分别形成旋向相反的螺旋状排列;所述第 一和第二搅拌轴彼此同步转动并且其叶片交错通过由该第 一和第二搅拌轴轴线所确定的平面;在所述搅拌桶一端的顶部设有进料口,而在所述搅拌桶另一端的底部设有出料口


基本信息

中文名称:双轴搅拌机

主要适用于:火力发电厂、矿山等行业

词条介绍:电站锅炉辅机

词条类别:搅拌设备

双轴搅拌机利用两根呈对称状的螺旋轴的同步旋转,在输送干灰等粉状物料的同时加水搅拌,均匀加湿干灰粉状物料,达到使加湿物料不冒干灰又不会渗出水滴的目的,从而便于加湿灰装车运输或转入其它输送设备。

主要适用于火力发电厂、矿山等行业粉煤灰或类似物料加湿装车的场合。


SJ系列技术参数

规格型号Type 生产能力(m3/h)Throughput 配用动力(kW)Equipping Power(kW) 主轴转速(转/分钟)Rotationspeed ofmain shaft(r.p.m) 外形尺寸长×宽×高mmShape dimensionL×W×H(mm)
SJ360×40 30-40 Y4-75 50 5750×2330×1040
SJ360×36B 25-35 Y4-55 56 5600×2230×850
SJ360×32B 20-30 Y4-45 52 5530×2220×800
SJ280×32 20-30 Y4-37 57 4560×1280×735
SJ260×32 20-30 Y4-30 57 4350×1280×735
SJ240×28 15-20 Y4-22 57 4100×1200×800
SJ240×40 10-15 Y4-18.5~22 58 3970×1200×800


SJJ系列技术参数

格型号Type 生产能力(m3/h)Throughput 配用动力(KW)Equipping Power(kw) 主轴转速(转/分钟)Rotationspeed ofmain shaft(r.p.m) 配用三角带mmEquipping V belt(mm) 外形尺寸长×宽×高mmShape dimensionL×W×H(mm)
SJJ300×40 30-40 Y6-75 50 9SPB-5000 5400×1400×1000
SJJ280×36 25-30 Y6-55 50 7D-4500 5400×1400×1000
SJJ260×32 20-25 Y6-45 52 6D-4500 5000×1300×950

双轴搅拌机主要由机壳、螺旋轴总成、驱动装置、配管、盖板、链罩等部件组成(详见随机外供图),具体结构性能特点如下:

1 壳体主要由板材及型钢构成,在制造厂内焊接成形,并与其他部件组装在一起,是双轴搅拌机的支撑。壳体密封严密,不会有飞灰外扬、漏灰的现象。

2 螺旋轴总成是双轴搅拌机的主要组成部分,其组成部分主要有左右旋向螺旋轴、轴承座、轴承套、轴承盖、齿轮、链轮、油杯、叶片等零部件。

左右旋向螺旋轴制造精度要求高,工艺性能好,与轴承座、轴承套、轴承盖有严格的配合要求。齿轮模数为8,齿数为60,齿形角为20°;链轮节距为50.8,齿数为25,齿形为GB1224-85。齿轮、链轮都有防护罩保护,可以安全有效的运行。油杯为压配式压注油杯,加注润滑油方便、有效。双轴搅拌机叶片的材料选用耐磨损且不易粘灰的复合陶瓷。叶片结构设计地合理简单,磨损之后易于更换,使用寿命长。

3加水调湿配管主要由接管、接头及喷嘴组成。喷嘴采用不锈钢雾化锥喷嘴,布置在搅拌机机壳内部上方,沿螺旋轴方向轴向排列,形成水帘以利于物料的加湿搅拌。喷嘴结构简单,易于更换,不锈钢材质,防腐耐用。通过操作供水管道上的手动调节阀可以调节湿灰的含水率。

4盖板主要包括左盖板、中间盖、右盖板、孔盖及检修孔盖等。双轴搅拌机两侧设置有六个检修孔,以方便操作人员平时的检修及保养。双轴搅拌机用于气力输送末端
