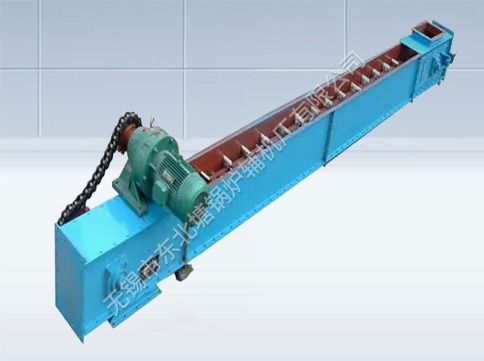

FU型链式输送机
FU型链式输送机(简称“链运机”)是引进日本和台湾先 进技术设计制造成的一种用于水平(或倾斜≤15°)输送粉状、粒状物料的机械新产品,在技术上处于。本产品设计合理,结构新颖,使用寿命长,运转可靠性高,节能高效,密封。安全且维修方便。其使用性能明显优于螺旋输送机、埋刮板输送机及其他输送设备,是一种较为理想的新型输送设备。产品已广泛用于建材、建筑、化工、火电、粮食加工、矿山、机械、冶炼、交通、港口和运输等行业。
各机型技术参数和链速推荐表
型号 | 槽宽 (mm) | 理想 粒度 (mm) | 10% 大 粒度 | 大 输送 斜度 | 适输送(m3/h)* | 物料 湿度 | ||||||
链条线速(m/min) | ||||||||||||
10 | 12 | 13.5 | 15 | 16 | 20 | 25 | ||||||
FU150 | 150 | <4 | <8 | ≤15° | 6-9 | 9-13 | 12-18 | 15-23 | ≤5% | |||
FU200 | 200 | <5 | <10 | 12-16 | 18-24 | 24-32 | 30-40 | |||||
FU270 | 270 | <7 | <15 | 21-30 | 25-36 | 28-40 | 31-45 | 34-48 | 42-60 | 52-75 | ||
FU350 | 350 | <9 | <18 | 40-56 | 54-57 | 72-100 | 90-125 | |||||
FU410 | 410 | <11 | <21 | 55-80 | 70-100 | 95-130 | 105-150 | |||||
FU500 | 500 | <13 | <25 | 80-110 | 105-145 | 140-200 | 160-225 | |||||
FU600 | 600 | <15 | <30 | 115-160 | 150-210 | 200-290 | 230-300 |

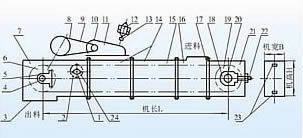

FU型链板输送机示意
编号 | 1 | 托轮轴 | 9 | 动力链条 | 17 | 进料口 |
2 | 托轮 | 10 | 小链轮 | 18 | 尾轴承箱 | |
3 | 出料口 | 11 | 变速箱 | 19 | 尾轮 | |
4 | 头轴 | 12 | 电机 | 20 | 尾轴 | |
5 | 轴承座 | 13 | 联轴器 | 21 | 尾节 | |
6 | 头部链轮 | 14 | 中间节(标准) | 22 | 调节丝杆 | |
7 | 头节 | 15 | 输送链 | 23 | 导轨 | |
8 | 从动链轮 | 16 | 中间节(标准) | 24 | 带座菱形轴承 |
*本图的驱动装置系X2制法,在X1制法中,11和12合为一件,采用减速电机。
