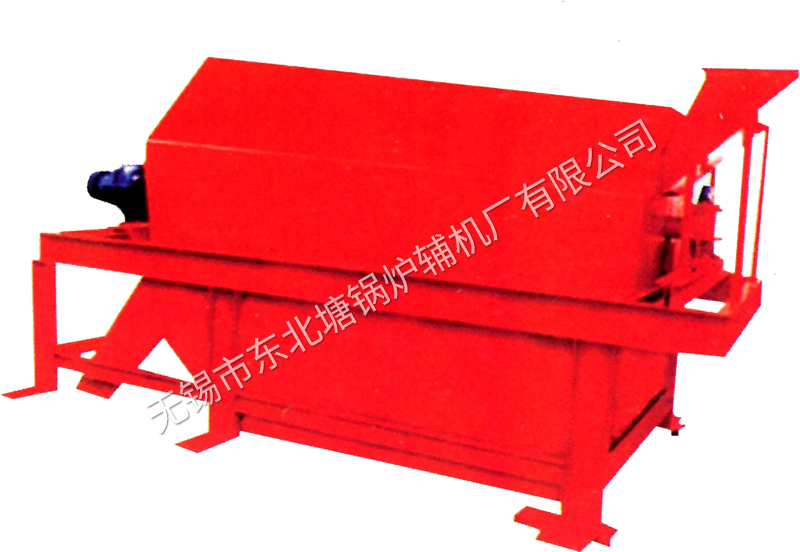

SH型回转筛

一、概述

SH型回转筛是我公司在吸取国内外同类产品各项优点并经多年实践而发展起来的新型筛分设备。其结构简单,容易维修、管理,工作平稳可靠,无振动无噪音,透筛率高,特别适应粘湿物料的筛分,筛孔不堵塞。因此它广泛应用子电力、矿山、冶金、建材、化工等行业的原煤、沙子、碎石等物料的筛分和分级。

二、性能参数

项目 参号 型号 SH1015 SH1220 SH1224 SH1530 SH1535
滚筒直径mm 1000 1250 1200 1500 1500
滚筒长度mm 1500 3000 2400 3000 3500
处理能力t/h 50-100 100-150 SH1C15 SH1C15 SH1C15
滚筒倾角(度) 10-12 10-12 10-12 10-12 10-12
旋转速度rpm 17 17 17 15 15
电机功率KW 4 5.5 7.5 7.5 11
出料颗粒mm 10-13 10-13 10-13 10-13 10-13

三、设备结构及工作原理

1、本机主要有电机、减速机、滚筒装置、机架、密封盖、进出料口组成。滚筒装置倾斜安 装于机架上。
2、电动机经摆线针轮减速机与滚筒装置通过联轴器连接在一起,驱动滚筒装置绕其轴线转动。当物料进入滚筒装置后,由于滚筒装置的倾斜与转动,使筛面上的物料翻转与滚动,使合格物料(筛下产品)经滚筒外圆的筛网排出,不合格的物料{筛上产品)经滚筒末端排出。由于物料在滚筒内的翻转、滚动,使卡在筛孔中的物料可被弹出,防止筛孔堵塞。
3、滚筒装置通过机体的密封盖密封,从而设备在工作过程中,有效防止粉尘外逸,杜绝粉尘污染。更换筛网时只需将机体密封盖打开即可更换,操作方便。
4、筛网采用60Si2Mn弹簧钢丝编织或用耐磨钢做成,筛孔均匀。筛网硬度高,磨损小,寿命长。
